固定式六氟化硫檢測裝置

2022.02.18　瀏覽量：714 次

固定式六氟化硫檢測裝置主要是用于高壓組合電器配電室內的六氟化硫SF6和氧氣O2氣體濃度含量以及溫濕度在線監測系統，適用于電廠、變電站的高壓開關配電室以及高壓開關生產車間等存在sf6六氟化硫氣體的場所，防止六氟化硫氣體泄漏造成的室內缺氧窒息安全事故的發生。

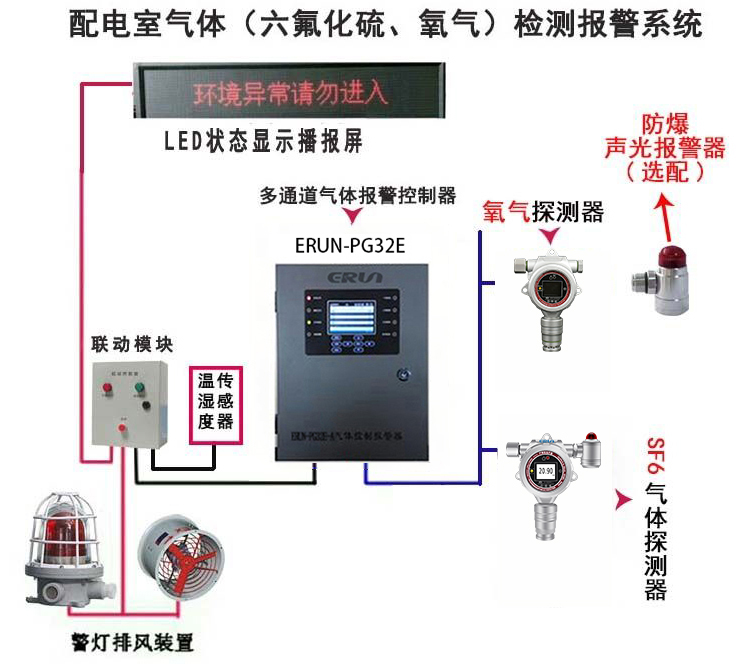

配電室六氟化硫監測系統要求如下：
1、配電室內六氟化硫氣體的取樣點：在每個間隔的鏈接處下方設置一個傳感器，由于六氟化硫氣體的密度約為空氣密度的5倍，取樣點一定要處于盛裝六氟化硫氣體的罐體下方最低處。
2、六氟化硫氣體監控主機應具有實時數據顯示、報警數據存儲、發送控制指令、報警控制、報警查詢等功能。當有報警信號輸出時，系統能夠自動啟動排氣風機工作，切其啟停時間應能進行靈活設置。
3、配電室內氮?dú)獾娜狱c(diǎn)：在每個間隔的連接處下方放置一個氧氣變送器。
4、整套系統應具有六氟化硫和氧氣濃度探測報警器、主機顯示報警控制器、溫濕度傳感器等部件。
5、配電室溫濕度的取樣點：每個室內放一個溫濕度傳感器。
6、當配電室環境中六氟化硫氣體濃度、濕度數值高于設定的報警值或氧氣含量低于設定的報警值時，設備輸出報警信號，并能發出聲光警示，提醒有關人員注意，并采取進一步措施。

以采用進口高精度氣體傳感器的ERUN-PG51S2固定式復合型二合一氣體檢測報警儀為例，可以同時連續實時在線監測環境空氣中的六氟化硫和氧氣濃度值以及溫濕度，濃度超標報警，并連鎖排氣風機啟停工作，信號可通過RS485、4-20mA進行傳輸。

六氟化硫泄漏監測報警設備技術參數：
產品型號：ERUN-PG51S2
檢測氣體：六氟化硫SF6、氧氣O2
范圍精度：

SF6：0-3000ppm、1ppm、進口紅外氣體傳感器
O2：0-30%VOL、0.01%VOL、進口電化學氣體傳感器
溫度：-40℃~+120℃、精度0.5℃
濕度：0-100%RH、精度3 %RH

檢測精度：≤±2%F.S（更高精度可訂制）
檢測方式：擴散式，可選泵吸式
顯示方式：2.5寸高清彩屏
安裝方式：管道式、壁掛式
報警方式：聲音+閃光+顯示屏、關閉報警可選
報警數值：

SF6：默認1000ppm，可在測量范圍內設置
O2：18%VOL（默認值，可自行設置）

通訊方式：總線制RS485（RTU）、分線制4-20mA、無線傳輸可選
響應時間：T90≤20秒
絕緣性能：外殼與電源間＞10MΩ
防護形式：IP66級防水防塵
抗電強度：外殼與電源間大于2000V
防爆形式：隔爆型，Ex d ⅡC T6 Gb級防爆

以上就是關于固定式六氟化硫檢測裝置的相關介紹，六氟化硫泄漏在線監測報警系統的六氟化硫氣體濃度、氧氣含量的報警值可根據現場工況及實際需求進行設定，能與電廠、變電站、高壓開關生產廠家等現場現有的通訊設備相連，將實時數據及報警信息傳輸?shù)浆F(xiàn)場設備。
